TSB-agent分析

00 前言

开源项目地址：TSB-agent · GitHub

01 编译

操作系统：OpenEuler22.03

安装kernel-devel:

yum install -y kernel-devel

yum install -y kernel-headers

proxy 编译

进入到proxy目录下，执行： make

如果使用的操作系统版本过高，可能会编译失败，报错：

/opt/TSB-agent/tss-main/read_sysram/read_sysram.c:116:24: 附注：in expansion of macro ‘THIS_MODULE’
  116 |     cls = class_create(THIS_MODULE, "memread_cls");
      |                        ^~~~~~~~~~~
In file included from ./include/linux/device.h:31,
                 from ./include/linux/cdev.h:8,
                 from /opt/TSB-agent/tss-main/read_sysram/read_sysram.c:4:
./include/linux/device/class.h:236:54: 附注：需要类型‘const char *’，但实参的类型为‘struct module *’
  236 | struct class * __must_check class_create(const char *name);
      |                                          ~~~~~~~~~~~~^~~~
/opt/TSB-agent/tss-main/read_sysram/read_sysram.c:116:11: 错误：提供给函数‘class_create’的实参太多
  116 |     cls = class_create(THIS_MODULE, "memread_cls");
      |           ^~~~~~~~~~~~
./include/linux/device/class.h:236:29: 附注：在此声明
  236 | struct class * __must_check class_create(const char *name);
      |                             ^~~~~~~~~~~~
/opt/TSB-agent/tss-main/read_sysram/read_sysram.c: 在文件作用域：
/opt/TSB-agent/tss-main/read_sysram/read_sysram.c:90:20: 警告：‘memread_dev’ defined but not used [-Wunused-variable]
   90 | static struct cdev memread_dev;
      |                    ^~~~~~~~~~~
/opt/TSB-agent/tss-main/read_sysram/read_sysram.c:20:22: 警告：‘per_len’ defined but not used [-Wunused-variable]
   20 | static unsigned long per_len  = 1024;
      |                      ^~~~~~~
cc1：有些警告被当作是错误
make[3]: *** [scripts/Makefile.build:243：/opt/TSB-agent/tss-main/read_sysram/read_sysram.o] 错误 1
make[2]: *** [/usr/src/kernels/6.6.0-111.0.0.114.oe2403sp1.aarch64/Makefile:1924：/opt/TSB-agent/tss-main/read_sysram] 错误 2
make[1]: *** [Makefile:234：__sub-make] 错误 2
make[1]: 离开目录“/usr/src/kernels/6.6.0-111.0.0.114.oe2403sp1.aarch64”
make: *** [Makefile:9：all] 错误 2

只需要将操作系统版本安装正确即可，否则后面还会出现其他报错（过来人的经验😂）

tss 编译

进入到tss-main/read_sysram/目录下，执行： make 进入到tss-main/tcf/scripts 目录下，执行：

./tcs-com.sh [debug|release]
./tcf-com.sh [debug|release]

tsb 编译

符号表拷贝：

cp -rf tss-main/tcf/scripts/tss/kernel/tcsexModule.symvers tsb/kernel/platform/tcsModule.symvers

进入到tsb目录下，执行：

./build_tsb.sh enable_white_not_tpcm

ttm 编译

再进入项目根目录拷贝依赖库：

mkdir -p ttm/platform_term/depend/lib mkdir-p ttm/platform_term/build/ttm/bin
cp tss-main/tcf/scripts/tss/user/libhttctcf.so ttm/platform_term/depend/lib/
cp tss-main/tcf/scripts/tss/user/libhttctcs.so ttm/platform_term/depend/lib/
cp tsb/tsb/libhttctsb.so ttm/platform_term/depend/lib/
cp tss-main/tcf/scripts/tss/user/libhttcutils.so ttm/platform_term/depend/lib/
cp tss-main/tcf/scripts/tss/user/tcm-lib/lib/libtcm.so ttm/platform_term/depend/lib/

进入到ttm/platform_term/agent/目录下，执行：

make clean;make
make install

02 部署运行

部署安装

mkdir -p /usr/local/httcsec/conf
mkdir -p /usr/local/httcsec/lib
mkdir -p /usr/local/httcsec/log

cp -rf tss-main/tcf/scripts/tss /usr/local/httcsec/
cp -rf proxy/tpcmproxy /usr/local/httcsec/tss/
cp -rf tss-main/read_sysram/read_sysram.ko /usr/local/httcsec/tss/kernel/
cp -rf tsb/tsb /usr/local/httcsec/
cp -rf ttm/platform_term/build/ttm /usr/local/httcsec/

cp /usr/local/httcsec/tss/user/lib* /usr/local/httcsec/lib-frd
cp /usr/local/httcsec/tss/user/tcm-lib/lib/* /usr/local/httcsec/lib-frd
cp /usr/local/httcsec/tsb/libhttctsb.so /usr/local/httcsec/lib-frd
chmod +x /usr/local/httcsec/tss/srv
chmod +x /usr/local/httcsec/tsb/srv
chmod +x /usr/local/httcsec/ttm/srv

初始化

启动tss服务

/usr/local/httcsec/tss/srv start

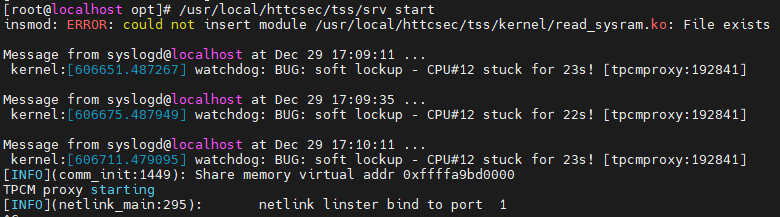

报错：

全局扫描白名单

/usr/local/httcsec/ttm/bin/ht_init scan accuracy_first nounzip

重置license

/usr/local/httcsec/ttm/bin/ht_init reset

设置管理员

/usr/local/httcsec/ttm/bin/ht_init set-admin

下发全局策略

/usr/local/httcsec/ttm/bin/ht_init set-default-policy all

停止tss服务

/usr/local/httcsec/tss/srv stop

启动服务

/usr/local/httcsec/ttm/srv start

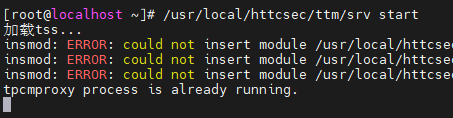

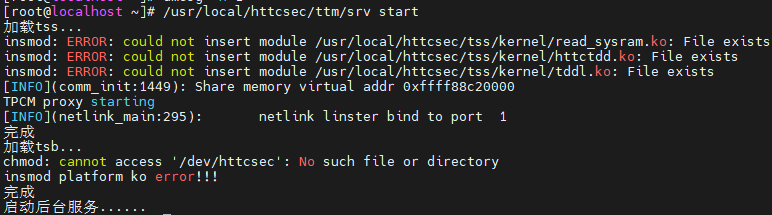

报错：

03 tss-main源码阅读

总体结构

- tss-main
  |
  +-- httcutils/                          // 通用工具库，提供底层数据结构和算法封装
  |   +-- include/httcutils/              // 头文件目录
  |   |   -- list.h                       // 双向链表定义，Linux 内核风格
  |   |   -- array.h                      // 动态数组操作接口
  |   |   -- rbtree.h                     // 红黑树定义，用于高效查找
  |   |   -- jhash.h                      // Jenkins Hash 算法定义
  |   |   -- mem.h                        // 内存管理封装（分配/释放/清零）
  |   |   -- file.h                       // 文件读写操作封装
  |   |   -- debug.h                      // 调试日志宏定义
  |   |   -- sem.h                        // 信号量/锁机制封装
  |   |   -- sm2.h/sm3.h/sm4.h            // 国密算法头文件
  |   |
  |   +-- src/                            // 源代码目录
  |       -- list.c                       // (通常链表实现在头文件中，或此处包含扩展实现)
  |       -- array.c                      // 动态数组实现
  |       -- jhash.c                      // Hash 算法实现
  |       -- mem.c                        // 内存管理实现
  |       -- file.c                       // 文件操作实现
  |       -- debug.c                      // 调试功能实现
  |       +-- sm/                         // 国密算法软实现目录
  |           -- sm2.c                    // SM2 非对称加密/签名软算法
  |           -- sm3.c                    // SM3 哈希摘要软算法
  |           -- sm4.c                    // SM4 对称加密软算法
  |           -- ecc.c                    // 椭圆曲线基础数学运算
  |
  +-- tcs/                                // 核心服务层 (Trusted Core Services)
  |   +-- include/                        // TCS 公共头文件
  |   |   +-- tcsapi/                     // 对外暴露的核心 API 定义
  |   |   |   -- tcs_bmeasure.h           // 启动度量相关 API
  |   |   |   -- tcs_attest.h             // 远程证明相关 API
  |   |   |   -- tcs_key.h                // 密钥管理相关 API
  |   |   |   -- tcs_auth.h               // 授权与认证 API
  |   |   |   -- tcs_policy.h             // 策略管理 API
  |   |   |   -- tcs_tpcm.h               // TPCM 芯片管理 API
  |   |   -- tpcm_command.h               // TPCM 硬件指令结构体定义
  |   |
  |   +-- tcsapi/                         // TCS 接口实现
  |   |   +-- tcsu/                       // 用户态库实现 (libtcs.so)
  |   |   |   -- tcs.c                    // 库初始化，设备文件句柄管理
  |   |   |   -- transmit.c               // 核心传输函数，封装 ioctl 发送命令到内核
  |   |   |   -- tcs_attest.c             // 远程证明接口的用户态实现
  |   |   |   -- tcs_key.c                // 密钥管理接口的用户态实现
  |   |   |   -- tcs_*.c                  // 其他各项 API 的参数打包实现
  |   |   |
  |   |   +-- tcsk/                       // 内核态模块实现 (tcs.ko)
  |   |       -- tcs.c                    // 内核模块入口，注册字符设备，ioctl 分发处理
  |   |       -- kutils.c                 // 内核态辅助工具函数
  |   |       -- tcs_auth.c               // 内核侧权限检查逻辑
  |   |       -- tcs_key.c                // 内核侧密钥加载与保护逻辑
  |   |       -- smk/                     // 内核态使用的国密算法实现
  |   |
  |   +-- tdd/                            // 可信设备驱动 (Trusted Device Driver)
  |   |   -- tdd.c                        // 驱动入口，字符设备注册
  |   |   -- tdd_tpcm.c                   // TPCM 芯片的具体物理通信逻辑
  |   |   -- comm_driver.c                // 底层通信协议实现
  |   |
  |   +-- tddl/                           // 驱动库接口层 (Trusted Device Driver Library)
  |   |   -- tddl.h                       // TDDL 接口定义
  |   |   -- tpcm_tddl.c                  // 针对 TPCM 设备的指令封装实现
  |   |   -- tcm_tddl.c                   // 针对 TCM 设备的指令封装实现
  |   |
  |   +-- tcm/                            // TCM 协议栈 (可选/遗留支持)
  |   |   +-- lib/                        // TCM 2.0 协议的序列化/反序列化库
  |   |
  |   +-- mocktsb/                        // 仿真环境
  |       -- tsb_admin.c                  // 模拟管理功能的桩代码
  |       -- tsb_measure_user.c           // 模拟度量功能的桩代码
  |
  +-- tcf/                                // 框架层 (Trusted Computing Framework)
  |   +-- include/tcfapi/                 // 业务层高级 API 定义
  |   |   -- tcf_file_integrity.h         // 文件完整性校验接口
  |   |   -- tcf_process.h                // 进程白名单接口
  |   |   -- tcf_config.h                 // 配置文件解析接口
  |   |
  |   +-- src/                            // 框架业务逻辑实现
  |   |   -- tcf.c                        // 框架初始化
  |   |   -- tcf_config.c                 // 策略配置文件 (.cfg/xml) 解析逻辑
  |   |   -- tcf_file_integrity.c         // 实现完整性基线比对逻辑
  |   |   -- tcf_attest.c                 // 封装复杂的证明流程
  |   |   -- tcf_log_notice.c             // 审计日志与报警处理
  |   |
  |   +-- utils/                          // 命令行工具源码
  |   |   -- get_trust_status.c           // 工具：获取当前可信状态
  |   |   -- generate_trust_report.c      // 工具：生成可信报告
  |   |
  |   +-- scripts/                        // 辅助脚本
  |       -- tcf-test.sh                  // 自动化测试脚本
  |
  +-- read_sysram/                        // 独立工具
      -- read_sysram.c                    // 读取系统 RAM 信息，可能用于辅助内存度量

proxy

comm_driver.c

#include <fcntl.h>
#include <sys/stat.h>
#include <sys/mman.h>
#include <asm/poll.h>
#include <comm_driver.h>
#include <sys/ioctl.h>
#include <string.h>
#include <errno.h>
#include <stdio.h>
#include <tpcm_debug.h>
#include <assert.h>

 char *strerror(int errnum) ;
#include "message.h"
//#include "tcm_debug.h"
struct share_memory{
	uint32_t cmd_type;//????????
	int32_t  cmd_length;//???????????

	uint64_t cmd_sequence;//???????��?
	uint64_t cmd_addr_phys;//???????????,????????cmd_header

	volatile uint32_t cmd_handled;//??????????????????????????0,TPCM ??????????1,?????????��1????cmd_ret?????cmd_handled?????????0??
	int32_t cmd_ret;//?????��???????????TPCM???

	int32_t notify_type;//??????
	int32_t notify_length;//??????
	uint64_t notify_sequence;//????
	uint64_t notify_addr_phys;//????????????TPCM????
	uint32_t notify_pending;//???????????TPCM????????????0????????????1???????????????��???????????0
	uint32_t pad;
	//char data_area[0];//??????????????????????????
} __attribute__((packed));

struct command_info_impl{
	uint32_t cmd_type;
	int32_t  cmd_length;
	uint64_t cmd_sequence;
	uint64_t input_addr;
	uint64_t output_addr;
	int32_t input_length;
	int32_t output_maxlength;
	uint32_t out_length;
	uint32_t out_return;
	MAPObject cmd_map;
	uint64_t cmd_vaddr;
	MAPObject input_map;
	MAPObject output_map;
};

struct cmd_header{
	//???????
	//uint64_t cmd_sequence;?????????????????????????�?????????????
	uint64_t input_addr;  //??????????
	uint64_t output_addr;	//??????????
	int32_t input_length;  //??????????
	int32_t output_maxlength;//??????????????

	//???????
//	uint64_t cmd_sequence;//???????��??????????????????????????????notify_sequence????
	volatile int out_length; //????????????????????
	volatile int out_return; //??????��??

} __attribute__((packed));

enum{

	//NOTIFY_TYPE_SYNC_FINISHED =  0,//??????????????,?????????
	NOTIFY_TYPE_CMD_FINISHED =  1,//?????????????,?????????
	//NOTIFY_TYPE_LOG = 1 << 16, //??????,???????????
	//NOTIFY_TYPE_CMD_CONTROL//??????????
};
#define ERROR_RET -1
#define SHARE_MEM_SIZE 0x1F00000
#define BIOS_OFFSET 0x3c00
#define NOTIFY_DATA_MASK 0xffff
#define NOTIFY_SIMPLE_MASK 0xffff
#define LISTEN_PORT	6666

struct msg_buff{
	uint32_t cmd_type;
	int32_t  cmd_length;
	uint64_t cmd_sequence;

	uint64_t cmd_addrnum;
	uint64_t input_addr_num;
	uint64_t output_addr_num;
	int32_t input_length;
	int32_t output_maxlength;

	int32_t res;

	struct cmd_header cmd;
	//char input_buff[BMC_BUFF_LENGTH];//tmp
	//char output_buff[BMC_BUFF_LENGTH];//tmp

	unsigned char *total_buff;
};



static COMMAND_NOIFTY notifier;
MAPObject tpcm_share_mobj;
volatile struct share_memory *sharemem;
unsigned long sharemem_addr;
static uint32_t invalid_command_count = 0;
#define NUM_OF_COMMAND_TYPE 16


//static void test_callback_zero(int msgtype, const char *buffer, int length){
//	tpcm_sys_tpcm_debug("buffer:%s,%d, msgtype:%d\n", buffer, length, msgtype);
//}
//void netlink_init(){
//
//	int  sync = 0, type = 1;
//	char message[] = "Open the netlink";
//	int length;
//	length = sizeof(message);
//	httcsec_netlink_send_msg(type, message, length, 0, 0);
//
//
//}

struct notify_info{
	int notify_type;
	unsigned long notify_sequence;
	char buffer[0];
}__attribute__((packed));
//void debug_dump_hex (const void *p, int bytes);
volatile int test_sending = 0;


//---20240311---start
#include <time.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <fcntl.h>
#include <getopt.h>
#include <errno.h>
#include <limits.h>
#include <unistd.h>
#include <asm/poll.h>
#include <sys/mman.h>
#include <sys/stat.h>
#include <sys/timeb.h>
#include <sys/socket.h>
#include <sys/ioctl.h>
#include <openssl/evp.h>

#define HOST_DEV_NAME "/dev/memread_dev"
char *DEV_NAME = "/dev/lcd3";

typedef enum {
    USB_START_TRANS_REQ = 1,
    USB_TRANS_PROCESS,
    USB_TRANS_COMPLETE,
    USB_START_TRANS_STD_MD5_REQ, // ��iBMCv2���MD5�����MD5�iBMCv3��������������MD5����
    USB_START_TRANS_SHA256_REQ, // ��sha256����
    USB_START_TRANS_SM3_REQ     // ��sm3����
} TPCMUsbMsgType;

typedef unsigned long int u_int64_t;
typedef char gchar;
typedef unsigned char guchar;
typedef unsigned char guint8;
typedef signed char gint8;
typedef short gshort;
typedef signed short gint16;
typedef unsigned short guint16;
typedef int gint;
typedef signed int gint32;
typedef unsigned int guint;
typedef unsigned int guint32;
typedef unsigned short gushort;
typedef long glong;
typedef unsigned long gulong;
typedef signed long long gint64;
typedef unsigned long long guint64;
typedef float gfloat;
typedef double gdouble;
typedef gint gboolean;

#define IPMI_MAX_MSG_LENGTH 2060
#define PRINTED_LINE_SIZE_BIT 128
#define PER_READ_LEN 2048

#define PR_SET_NAME 15 /* Set process name */
#define PR_GET_NAME 16 /* Get process name */

typedef struct tag_usb_buffer_info_s {
    guint32 usb_id;   /*�������USB�*/
    guint32 fn_id;    /*���/����function����ID��connect�����fn_id�*/
    guint32 len;      /* ����/�������*/
    guint32 timeout;  /*��/����������0�����������
      ��������us����������MAX_TIMEOUT_US�����*/
    guint8 overflow;  /*������������������
                        ����������������������1���������*/
    guint8 splited;   /*  �������������������������
                            ����������2������������1
                            ���������*/
    guint16 reserved; /*����*/
    guint32 result;   /*�����*/
    guint8 *buf;      /* ����/�����buffer*/
} USB_BUF_INFO_S;

typedef struct _edma_head_Message {
    guint8
        msg_type; // 0x01:���������?0x02 �����������; 0x03: �����? 0x04: ��������?����
    guint8 flag;  // ��������
    guint32 data_len; // �����������?
    guint32 offset;   // ������������
} EDMA_MSG_HEAD, *P_EDMA_MSG_HEAD;

// edma msg
typedef struct _EDMA_Request {
    EDMA_MSG_HEAD head_msg;
    guint8 data[IPMI_MAX_MSG_LENGTH - sizeof(EDMA_MSG_HEAD)];
} EDMA_MSG_REQ, *P_EDMA_MSG_REQ;

#define MD5_DIGEST_LEN 16
#define MD5_CTX_STAT_LEN 4
#define MD5_CTX_CNT_LEN 2
#define MD5_CTX_BUF_LEN 64

#define MD5_11 7
#define MD5_12 12
#define MD5_13 17
#define MD5_14 22
#define MD5_21 5
#define MD5_22 9
#define MD5_23 14
#define MD5_24 20
#define MD5_31 4
#define MD5_32 11
#define MD5_33 16
#define MD5_34 23
#define MD5_41 6
#define MD5_42 10
#define MD5_43 15
#define MD5_44 21

typedef guchar *P_BUFFER_T;
typedef gulong UL;

#define F(x, y, z) (((x) & (y)) | ((~(x)) & (z)))
#define G(x, y, z) (((x) & (z)) | ((y) & (~(z))))
#define H(x, y, z) ((x) ^ (y) ^ (z))
#define I(x, y, z) ((y) ^ ((x) | (~(z))))
#define ROTATE_LEFT(x, n) (((x) << (n)) | ((x) >> (32 - (n))))
#define FF(a, b, c, d, x, s, ac)                                                                                       \
    do {                                                                                                               \
        (a) += F((b), (c), (d)) + (x) + (UL)(ac);                                                                      \
        (a) = ROTATE_LEFT((a), (s));                                                                                   \
        (a) += (b);                                                                                                    \
    } while (0)
#define GG(a, b, c, d, x, s, ac)                                                                                       \
    do {                                                                                                               \
        (a) += G((b), (c), (d)) + (x) + (UL)(ac);                                                                      \
        (a) = ROTATE_LEFT((a), (s));                                                                                   \
        (a) += (b);                                                                                                    \
    } while (0)
#define HH(a, b, c, d, x, s, ac)                                                                                       \
    do {                                                                                                               \
        (a) += H((b), (c), (d)) + (x) + (UL)(ac);                                                                      \
        (a) = ROTATE_LEFT((a), (s));                                                                                   \
        (a) += (b);                                                                                                    \
    } while (0)
#define II(a, b, c, d, x, s, ac)                                                                                       \
    do {                                                                                                               \
        (a) += I((b), (c), (d)) + (x) + (UL)(ac);                                                                      \
        (a) = ROTATE_LEFT((a), (s));                                                                                   \
        (a) += (b);                                                                                                    \
    } while (0)

#if PROTOTYPES
#define PROTOTYPE_LIST(list) list
#else
#define PROTOTYPE_LIST(list) ()
#endif

#define MD5_DIGEST_LEN 16
#define MD5_CTX_STAT_LEN 4
#define MD5_CTX_CNT_LEN 2
#define MD5_CTX_BUF_LEN 64
#define LOCAL static

/* MD5 context. */
typedef struct {
    UL state[MD5_CTX_STAT_LEN];     /* state (ABCD) */
    UL count[MD5_CTX_CNT_LEN];      /* number of bits, modulo 2^64 (lsb first) */
    guchar buffer[MD5_CTX_BUF_LEN]; /* input buffer */
} MD5_CTX;

void MD5Init(MD5_CTX *);
void MD5Update(MD5_CTX *, guchar *, guint);
void MD5Final(guchar[MD5_DIGEST_LEN], MD5_CTX *, guint32 length);
LOCAL void MD5Transform(UL[MD5_CTX_STAT_LEN], guint, guchar[MD5_CTX_BUF_LEN]);

LOCAL guchar g_padding[64] = {0x80, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
                              0,    0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
                              0,    0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0};

LOCAL void MD5Transform(UL[MD5_CTX_STAT_LEN], guint, guchar[MD5_CTX_BUF_LEN]);
LOCAL void UL2UC(guchar *, UL *, guint);
LOCAL void UC2UL(UL *, guchar *, guint);
/*****************************************************************************
 � � �  : MD5Init
 ����  : MD5�����
 ����  : MD5_CTX *md5_ctx
 ����  : �
 � � �  :

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
void MD5Init(MD5_CTX *md5_ctx)
{
    md5_ctx->count[0] = md5_ctx->count[1] = 0;

    // ���magic number
    md5_ctx->state[0] = 0x67452301;
    md5_ctx->state[1] = 0xefcdab89;
    md5_ctx->state[2] = 0x98badcfe;
    md5_ctx->state[3] = 0x10325476;
}

/*****************************************************************************
 � � �  : MD5Update
 ����  : ��MD5�����
 ����  : MD5_CTX *md5_ctx
             guchar *input
             guint inputLen
 ����  : �
 � � �  :

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
void MD5Update(MD5_CTX *md5_ctx, guchar *input, guint inputLen)
{
    guint i, index, partLen;

    index = (guint)((md5_ctx->count[0] >> 3) & 0x3F);

    if ((md5_ctx->count[0] += ((UL)inputLen << 3)) < ((UL)inputLen << 3)) {
        md5_ctx->count[1]++;
    }

    md5_ctx->count[1] += ((UL)inputLen >> 29);

    partLen = 64 - index;

    if (inputLen >= partLen) {
        memcpy((P_BUFFER_T)&md5_ctx->buffer[index], (P_BUFFER_T)input, partLen);
        MD5Transform(md5_ctx->state, MD5_CTX_STAT_LEN, md5_ctx->buffer);

        for (i = partLen; i + 63 < inputLen; i += 64) {
            MD5Transform(md5_ctx->state, MD5_CTX_STAT_LEN, &input[i]);
        }

        index = 0;
    } else {
        i = 0;
    }
    memcpy((P_BUFFER_T)&md5_ctx->buffer[index], (P_BUFFER_T)&input[i], inputLen - i);
}

/*****************************************************************************
 � � �  : MD5Final
 ����  : ��MD5�����
 ����  : guchar *digest:��buffer
             MD5_CTX *md5_ctx: md5��
             length: buffer��
 ����  : �
 � � �  :

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
void MD5Final(guchar *digest, MD5_CTX *md5_ctx, guint32 length)
{
    guchar bits[8];
    guint index, padLen;

    UL2UC(bits, md5_ctx->count, 8);

    index = (guint)((md5_ctx->count[0] >> 3) & 0x3f);
    padLen = (index < 56) ? (56 - index) : (120 - index);
    MD5Update(md5_ctx, g_padding, padLen);

    MD5Update(md5_ctx, bits, 8);

    UL2UC(digest, md5_ctx->state, length);

    memset((P_BUFFER_T)md5_ctx, 0, sizeof(*md5_ctx));
}

/*****************************************************************************
 � � �  : MD5Transform
 ����  :     MD5��
 ����  :     UL *state: MD5��
             guint32 state_len: state buffer��
             guchar *block: input buffer
 ����  :     �
 � � �  : LOCAL

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
LOCAL void MD5Transform(UL *state, guint32 state_len, guchar *block)
{
    UL xa;
    UL xb;
    UL xc;
    UL xd;
    UL x[MD5_DIGEST_LEN] = {0};

    if (state_len != MD5_CTX_STAT_LEN) {
        return;
    }

    xa = state[0]; /* 0:��0 */
    xb = state[1]; /* 1:��1 */
    xc = state[2]; /* 2:��2 */
    xd = state[3]; /* 3:��3 */

    UC2UL(x, block, 64);

    /* Round 1 */
    FF(xa, xb, xc, xd, x[0], MD5_11, 0xd76aa478);  /* 0:�������1 */
    FF(xd, xa, xb, xc, x[1], MD5_12, 0xe8c7b756);  /* 1:�������2 */
    FF(xc, xd, xa, xb, x[2], MD5_13, 0x242070db);  /* 2:�������3 */
    FF(xb, xc, xd, xa, x[3], MD5_14, 0xc1bdceee);  /* 3:�������4 */
    FF(xa, xb, xc, xd, x[4], MD5_11, 0xf57c0faf);  /* 4:�������5 */
    FF(xd, xa, xb, xc, x[5], MD5_12, 0x4787c62a);  /* 5:�������6 */
    FF(xc, xd, xa, xb, x[6], MD5_13, 0xa8304613);  /* 6:�������7 */
    FF(xb, xc, xd, xa, x[7], MD5_14, 0xfd469501);  /* 7:�������8 */
    FF(xa, xb, xc, xd, x[8], MD5_11, 0x698098d8);  /* 8:�������9 */
    FF(xd, xa, xb, xc, x[9], MD5_12, 0x8b44f7af);  /* 9:�������10 */
    FF(xc, xd, xa, xb, x[10], MD5_13, 0xffff5bb1); /* 10:�������11 */
    FF(xb, xc, xd, xa, x[11], MD5_14, 0x895cd7be); /* 11:�������12 */
    FF(xa, xb, xc, xd, x[12], MD5_11, 0x6b901122); /* 12:�������13 */
    FF(xd, xa, xb, xc, x[13], MD5_12, 0xfd987193); /* 13:�������14 */
    FF(xc, xd, xa, xb, x[14], MD5_13, 0xa679438e); /* 14:�������15 */
    FF(xb, xc, xd, xa, x[15], MD5_14, 0x49b40821); /* 15:�������16 */

    /* Round 2 */
    GG(xa, xb, xc, xd, x[1], MD5_21, 0xf61e2562);  /* 1:�������17 */
    GG(xd, xa, xb, xc, x[6], MD5_22, 0xc040b340);  /* 6:�������18 */
    GG(xc, xd, xa, xb, x[11], MD5_23, 0x265e5a51); /* 11:�������19 */
    GG(xb, xc, xd, xa, x[0], MD5_24, 0xe9b6c7aa);  /* 0:�������20 */
    GG(xa, xb, xc, xd, x[5], MD5_21, 0xd62f105d);  /* 5:�������21 */
    GG(xd, xa, xb, xc, x[10], MD5_22, 0x2441453);  /* 10:�������22 */
    GG(xc, xd, xa, xb, x[15], MD5_23, 0xd8a1e681); /* 15:�������23 */
    GG(xb, xc, xd, xa, x[4], MD5_24, 0xe7d3fbc8);  /* 4:�������24 */
    GG(xa, xb, xc, xd, x[9], MD5_21, 0x21e1cde6);  /* 9:�������25 */
    GG(xd, xa, xb, xc, x[14], MD5_22, 0xc33707d6); /* 14:�������26 */
    GG(xc, xd, xa, xb, x[3], MD5_23, 0xf4d50d87);  /* 3:�������27 */
    GG(xb, xc, xd, xa, x[8], MD5_24, 0x455a14ed);  /* 8:�������28 */
    GG(xa, xb, xc, xd, x[13], MD5_21, 0xa9e3e905); /* 13:�������29 */
    GG(xd, xa, xb, xc, x[2], MD5_22, 0xfcefa3f8);  /* 2:�������30 */
    GG(xc, xd, xa, xb, x[7], MD5_23, 0x676f02d9);  /* 7:�������31 */
    GG(xb, xc, xd, xa, x[12], MD5_24, 0x8d2a4c8a); /* 12:�������32 */

    /* Round 3 */
    HH(xa, xb, xc, xd, x[5], MD5_31, 0xfffa3942);  /* 5:�������33 */
    HH(xd, xa, xb, xc, x[8], MD5_32, 0x8771f681);  /* 8:�������34 */
    HH(xc, xd, xa, xb, x[11], MD5_33, 0x6d9d6122); /* 11:�������35 */
    HH(xb, xc, xd, xa, x[14], MD5_34, 0xfde5380c); /* 14:�������36 */
    HH(xa, xb, xc, xd, x[1], MD5_31, 0xa4beea44);  /* 1:�������37 */
    HH(xd, xa, xb, xc, x[4], MD5_32, 0x4bdecfa9);  /* 4:�������38 */
    HH(xc, xd, xa, xb, x[7], MD5_33, 0xf6bb4b60);  /* 7:�������39 */
    HH(xb, xc, xd, xa, x[10], MD5_34, 0xbebfbc70); /* 10:�������40 */
    HH(xa, xb, xc, xd, x[13], MD5_31, 0x289b7ec6); /* 13:�������41 */
    HH(xd, xa, xb, xc, x[0], MD5_32, 0xeaa127fa);  /* 0:�������42 */
    HH(xc, xd, xa, xb, x[3], MD5_33, 0xd4ef3085);  /* 3:�������43 */
    HH(xb, xc, xd, xa, x[6], MD5_34, 0x4881d05);   /* 6:�������44 */
    HH(xa, xb, xc, xd, x[9], MD5_31, 0xd9d4d039);  /* 9:�������45 */
    HH(xd, xa, xb, xc, x[12], MD5_32, 0xe6db99e5); /* 12:�������46 */
    HH(xc, xd, xa, xb, x[15], MD5_33, 0x1fa27cf8); /* 15:�������47 */
    HH(xb, xc, xd, xa, x[2], MD5_34, 0xc4ac5665);  /* 2:�������48 */

    /* Round 4 */
    II(xa, xb, xc, xd, x[0], MD5_41, 0xf4292244);  /* 0:�������49 */
    II(xd, xa, xb, xc, x[7], MD5_42, 0x432aff97);  /* 7:�������50 */
    II(xc, xd, xa, xb, x[14], MD5_43, 0xab9423a7); /* 14:�������51 */
    II(xb, xc, xd, xa, x[5], MD5_44, 0xfc93a039);  /* 5:�������52 */
    II(xa, xb, xc, xd, x[12], MD5_41, 0x655b59c3); /* 12:�������53 */
    II(xd, xa, xb, xc, x[3], MD5_42, 0x8f0ccc92);  /* 3:�������54 */
    II(xc, xd, xa, xb, x[10], MD5_43, 0xffeff47d); /* 10:�������55 */
    II(xb, xc, xd, xa, x[1], MD5_44, 0x85845dd1);  /* 1:�������56 */
    II(xa, xb, xc, xd, x[8], MD5_41, 0x6fa87e4f);  /* 8:�������57 */
    II(xd, xa, xb, xc, x[15], MD5_42, 0xfe2ce6e0); /* 15:�������58 */
    II(xc, xd, xa, xb, x[6], MD5_43, 0xa3014314);  /* 6:�������59 */
    II(xb, xc, xd, xa, x[13], MD5_44, 0x4e0811a1); /* 13:�������60 */
    II(xa, xb, xc, xd, x[4], MD5_41, 0xf7537e82);  /* 4:�������61 */
    II(xd, xa, xb, xc, x[11], MD5_42, 0xbd3af235); /* 11:�������62 */
    II(xc, xd, xa, xb, x[2], MD5_43, 0x2ad7d2bb);  /* 2:�������63 */
    II(xb, xc, xd, xa, x[9], MD5_44, 0xeb86d391);  /* 9:�������64 */

    state[0] += xa; /* 0:��0 */
    state[1] += xb; /* 1:��1 */
    state[2] += xc; /* 2:��2 */
    state[3] += xd; /* 3:��3 */

    memset((P_BUFFER_T)x, 0, sizeof(x));
}

/*****************************************************************************
 � � �  : UL2UC
 ����  : �gulong�����guchar��
 ����  : guchar *output
             UL *input
             guint len
 ����  : �
 � � �  : LOCAL

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
LOCAL void UL2UC(guchar *output, UL *input, guint len)
{
    guint i, j;

    for (i = 0, j = 0; j < len; i++, j += 4) {
        output[j] = (guchar)(input[i] & 0xff);
        output[j + 1] = (guchar)((input[i] >> 8) & 0xff);  /*lint !e661*/
        output[j + 2] = (guchar)((input[i] >> 16) & 0xff); /*lint !e661 !e662*/
        output[j + 3] = (guchar)((input[i] >> 24) & 0xff); /*lint !e661 !e662*/
    }
}

/*****************************************************************************
 � � �  : UC2UL
 ����  : �guchar�����gulong��
 ����  : UL *output
             guchar *input
             guint len
 ����  : �
 � � �  : LOCAL
 ����  :

 ����      :
  1.�    �   : 2012�5�11�
    �    �   :
    ����   : �����

*****************************************************************************/
LOCAL void UC2UL(UL *output, guchar *input, guint len)
{
    guint i, j;

    for (i = 0, j = 0; j < len; i++, j += 4) {
        output[i] = ((UL)input[j]) | (((UL)input[j + 1]) << 8) |             /*lint !e661 !e662*/
                    (((UL)input[j + 2]) << 16) | (((UL)input[j + 3]) << 24); /*lint !e661 !e662*/
    }
}
guchar g_digest[32];
guint g_digest_len = 0;
int md5check(const char *buf, int inputlen)
{
    memset(g_digest, 0, 32);
    gchar encodedDigest[25];
    MD5_CTX context;
    guint32 i;
    gchar *p = NULL;
    MD5Init(&context);
    MD5Update(&context, buf, inputlen);
    MD5Final(g_digest, &context, MD5_DIGEST_LEN);
    g_digest_len = MD5_DIGEST_LEN;
}

/* ============================= MD5�����openssl���� ============================= */
static void md5check_std(guint8 *buf, gint32 inputlen)
{
    memset(g_digest, 0, 32);
    EVP_MD_CTX *mdctx;
    guint32 md5_digest_len = (guint32)EVP_MD_size(EVP_md5());

    // MD5_Init
    mdctx = EVP_MD_CTX_new();
    EVP_DigestInit_ex(mdctx, EVP_md5(), NULL);

    // MD5_Update
    EVP_DigestUpdate(mdctx, buf, inputlen);

    // MD5_Final
    guint8 *md5_digest = (guint8 *)OPENSSL_malloc(md5_digest_len);
    EVP_DigestFinal_ex(mdctx, md5_digest, &md5_digest_len);
    EVP_MD_CTX_free(mdctx);

    memcpy(g_digest, md5_digest, md5_digest_len);
    OPENSSL_free(md5_digest);
    g_digest_len = md5_digest_len;
}

/*
 * Description: ��sm3
 */
static void sm3hash(unsigned char *input, unsigned int input_len)
{
    memset(g_digest, 0, 32);
    EVP_MD_CTX *md_ctx;
    const EVP_MD *md;

    md = EVP_sm3();
    md_ctx = EVP_MD_CTX_new();
    EVP_DigestInit_ex(md_ctx, md, NULL);
    EVP_DigestUpdate(md_ctx, input, input_len);
    EVP_DigestFinal_ex(md_ctx, g_digest, &g_digest_len);
    EVP_MD_CTX_free(md_ctx);
}

/*
 * Description: ��sha256
 */
static void sha256hash(unsigned char *input, unsigned int input_len)
{
    memset(g_digest, 0, 32);
    EVP_MD_CTX *md_ctx;
    const EVP_MD *md;

    md = EVP_sha256();
    md_ctx = EVP_MD_CTX_new();
    EVP_DigestInit_ex(md_ctx, md, NULL);
    EVP_DigestUpdate(md_ctx, input, input_len);
    EVP_DigestFinal_ex(md_ctx, g_digest, &g_digest_len);
    EVP_MD_CTX_free(md_ctx);
}

unsigned long DEV_ADDR = 0;
unsigned long DATA_LEN = 0;

int ADDR_LEN = 0;
guint8 *COM_DATA = NULL;
unsigned int OFFSET = 0;

int g_edmaUsbFd = -1;
int trans_len = 0;

int prepare_data(EDMA_MSG_REQ msg_read, TPCMUsbMsgType msg_type)
{
    FILE *file_handle = NULL;
    time_t tmpcal_ptr;
    struct tm *tmp_ptr = NULL;
    memcpy(&DEV_ADDR, msg_read.data, sizeof(unsigned long));
    //printf("addr = 0x%lx ", DEV_ADDR);

    memcpy(&DATA_LEN, msg_read.data + sizeof(unsigned long), sizeof(unsigned long));
    //printf("datalen = %lu\n", DATA_LEN);

    COM_DATA = (guint8 *)malloc(DATA_LEN);
    memset(COM_DATA, 0, DATA_LEN);

    int fd = open(HOST_DEV_NAME, O_RDONLY);
    if (fd == -1) {
        printf("file %s is opening......failure!", HOST_DEV_NAME);
        return -1;
    } else {
        //printf("file %s is opening......successfully!\nits fd is %d\n", HOST_DEV_NAME, fd);
    }
    int ret = 0;

    unsigned long cur_len = DATA_LEN;
    unsigned long cur_pos = DEV_ADDR;
    guint8 *tmp_buf = COM_DATA;

    while (0 < cur_len) {
        if (cur_len < PER_READ_LEN) {
            ret = ioctl(fd, 0, cur_pos);
            ret = ioctl(fd, 1, cur_len);
            ret = read(fd, tmp_buf, cur_len);
            if (ret == -1) {
                goto error;
            }
            cur_len = cur_len - cur_len;
            tmp_buf = tmp_buf + cur_len;
            cur_pos = cur_pos + cur_len;
        } else {
            ret = ioctl(fd, 0, cur_pos);
            ret = ioctl(fd, 1, PER_READ_LEN);
            ret = read(fd, tmp_buf, PER_READ_LEN);
            if (ret == -1) {
                goto error;
            }
            cur_len = cur_len - PER_READ_LEN;
            tmp_buf = tmp_buf + PER_READ_LEN;
            cur_pos = cur_pos + PER_READ_LEN;
        }
    }
    if (msg_type == USB_START_TRANS_REQ) {
        md5check(COM_DATA, DATA_LEN);
    } else if (msg_type == USB_START_TRANS_STD_MD5_REQ) {
        md5check_std(COM_DATA, DATA_LEN);
    } else if (msg_type == USB_START_TRANS_SHA256_REQ) {
        sha256hash(COM_DATA, DATA_LEN);
    } else if (msg_type == USB_START_TRANS_SM3_REQ) {
        sm3hash(COM_DATA, DATA_LEN);
    } else {
        //printf("msg_type(%d) cannot support to calculate md5\n", msg_type);
        goto error;
    }
    //printf("total digest(type: %d):\n", msg_type);
    for (int i = 0; i < g_digest_len; i++) {
        //printf("%02x ", g_digest[i]);
    }
    //printf("\n");

    close(fd);
    return 0;
error:
    close(fd);
    return -2;
}

int send_response(int prepare) //
{
    int prepare_stat = 0x00;
    if (prepare == 0) {
        prepare_stat = 0x00;
    } else if (prepare == -1) {
        prepare_stat = 0x01;
    } else {
        prepare_stat = 0x02;
    }

    EDMA_MSG_REQ msg_write = {0};
    msg_write.head_msg.msg_type = 0x01;
    msg_write.head_msg.flag = prepare_stat;
    msg_write.head_msg.offset = 0x00;
    msg_write.head_msg.data_len = 0;

    gint32 ret = write(g_edmaUsbFd, &msg_write, sizeof(EDMA_MSG_HEAD));
    return ret;
}

guint8 pmbus_crc8_make_bitwise(const guint8 *buf, guint16 size)
{
#define CHAR_BITS 8
#define CRC8_POLY 0x07
#define CRC8_INIT_REM 0x0
    guint16 i;
    guint8 j;
    guint8 crc = CRC8_INIT_REM;

    for (i = 0; i < size; i++) {
        crc ^= buf[i];

        for (j = 0; j < CHAR_BITS; j++) { /* � byte � bit �� */
            if (crc & 0x80) {
                crc <<= 1;
                crc ^= CRC8_POLY;
            } else {
                crc <<= 1;
            }
        }
    }

    return crc;
}

int write_data()
{
    EDMA_MSG_HEAD msg_hdr = {0};
    msg_hdr.msg_type = 0x02;
    guint8 checksum;
    int max_data_len = IPMI_MAX_MSG_LENGTH - sizeof(EDMA_MSG_HEAD);
    int digest_len = g_digest_len;

    int remain_data_len = DATA_LEN - OFFSET; // �������?
    if (remain_data_len <= max_data_len) {
        trans_len = remain_data_len + digest_len;
        msg_hdr.flag = 0x01;
    } else {
        trans_len = max_data_len;
        msg_hdr.flag = 0x00;
    }

    msg_hdr.offset = OFFSET;
    msg_hdr.data_len = trans_len;

    int ret = write(g_edmaUsbFd, &msg_hdr, sizeof(EDMA_MSG_HEAD));

    guint8 *msg_data = (guint8 *)malloc(trans_len);
    if (msg_hdr.flag == 0x01) {
        for (int i = 0; i < digest_len; i++) {
            msg_data[trans_len - digest_len + i] = g_digest[i];
        }
        for (int i = trans_len - digest_len; i > 0; i--) {
            msg_data[trans_len - digest_len - i] = COM_DATA[OFFSET + trans_len - digest_len - i];
        }
    } else {
        for (int i = trans_len; i > 0; i--) {
            msg_data[trans_len - i] = COM_DATA[OFFSET + trans_len - i];
        }
    }

    ret = write(g_edmaUsbFd, msg_data, trans_len);
    free(msg_data);
    OFFSET = OFFSET + trans_len; // ���������?
}

void EdmaUsbLcd2ReadTask(void)
{
    gint32 ret = -1;
    USB_BUF_INFO_S buff_info;
    gchar edma_buf[40] = {0};
    EDMA_MSG_REQ msg_read = {0};
    int retry = 0;

    struct pollfd client = {};
    client.fd = g_edmaUsbFd;
    client.events = POLLRDNORM | POLLIN;
    //printf("listening on %s ... \n", DEV_NAME);
    unsigned char *pp;

    while (1) {
        ret = poll(&client, 1, 1000);
        if (ret) {
            if (client.revents & client.events) {
                ret = read(g_edmaUsbFd, &msg_read.head_msg, sizeof(EDMA_MSG_HEAD));
                if (ret < 0) {
                    retry++;

                    if (retry >= 3) {
                        //printf("close\n");
                        close(g_edmaUsbFd);
                        DEV_ADDR = 0;
                        DATA_LEN = 0;
                        OFFSET = 0;
                        if (COM_DATA != NULL) {
                            free(COM_DATA);
                            COM_DATA = NULL;
                        }
                        return;
                    }

                    continue;
                } else if (ret > 0) {
                    if (msg_read.head_msg.data_len > 0) {
                        read(g_edmaUsbFd, msg_read.data, 2 * sizeof(gulong));
                    }

                    if (msg_read.head_msg.msg_type == USB_START_TRANS_REQ ||
                        msg_read.head_msg.msg_type == USB_START_TRANS_STD_MD5_REQ ||
                        msg_read.head_msg.msg_type == USB_START_TRANS_SHA256_REQ ||
                        msg_read.head_msg.msg_type ==
                            USB_START_TRANS_SM3_REQ) { // �������?x01��������������
                        int prepare =
                            prepare_data(msg_read, msg_read.head_msg.msg_type); // prepare 0�������?������
                        send_response(prepare);
		    } else if (msg_read.head_msg.msg_type ==
				    USB_TRANS_PROCESS) { // �������?x02�����������
			    write_data();
		    } else if (msg_read.head_msg.msg_type ==
				    USB_TRANS_COMPLETE) { // �����?x03�����������������������?
			    DEV_ADDR = 0;
			    DATA_LEN = 0;
			    OFFSET = 0;
			    if (COM_DATA != NULL) {
				    free(COM_DATA);
				    COM_DATA = NULL;
			    }
			    close(g_edmaUsbFd);
			    g_edmaUsbFd = -1;
			    return;
		    } else { // ���������?
			     //printf("The request code is incorrect: 0x%x", msg_read.head_msg.msg_type);
			    return;
		    }
		}
	    }
	}
    }
}

void ready_to_usb()
{
    char s1[30] = {0};
    char s2[30] = {0};
    char s3[30] = {0};
    while (1) {
        g_edmaUsbFd = open(DEV_NAME, O_RDWR | O_NONBLOCK);
        if (g_edmaUsbFd < 0) {
            sleep(1);
            continue;
        }
        break;
    }

    EdmaUsbLcd2ReadTask();

    //printf("end\n");
}

int main_loop()
{
    while (1) {
        int fd = open("usblockfile", O_RDWR | O_CREAT, 0666);
        if (fd == -1) {
            printf("open fail, errno = %d:%s\n", errno, strerror(errno));
            sleep(5);
            continue;
        }

        if (flock(fd, LOCK_EX) == -1) {
            printf("flock fail, errno = %d:%s\n", errno, strerror(errno));
            close(fd);
            sleep(5);
            continue;
        }

        // ���������
        //printf("start open usb\n");
        ready_to_usb();
        sleep(1);

        flock(fd, LOCK_UN);
        close(fd);
    }
}

//---20240311---end



 int socket_tcpsocket_connect(char *ip, int port)
 {
	 assert(ip);

	 struct sockaddr_in serveraddr;
	 struct timeval tm = {1, 0};
	 socklen_t len = sizeof(tm);

	 int sockfd = socket(AF_INET, SOCK_STREAM, 0);

	 if (sockfd < 0)
		 return -1;

	 setsockopt(sockfd, SOL_SOCKET, SO_SNDTIMEO, &tm, len);

	 bzero(&serveraddr, sizeof(struct sockaddr_in));
	 serveraddr.sin_family = AF_INET;
	 serveraddr.sin_addr.s_addr = inet_addr(ip);
	 serveraddr.sin_port = htons(port);

	 if (connect(sockfd, (struct sockaddr*)&serveraddr, sizeof(struct sockaddr_in)) < 0) {
		 close(sockfd);
		 tpcm_debug( "connect fail, server IP :%s, port :%d, errmsg: %s", ip, port, strerror(errno));
		 printf( "connect fail, server IP :%s, port :%d, errmsg: %s %ld\n", ip, port, strerror(errno),time(NULL));
		 return -1;
	 }

	 tpcm_debug("new connect to server IP :%s, port :%d, fd: %d", ip, port, sockfd);
	 printf("new connect to server IP :%s, port :%d, fd: %d\n", ip, port, sockfd);
	 return sockfd;
 }

#if  0
 int socket_tcpv6socket_connect(char *ip, int port)
 {
	 assert(ip);

	 struct sockaddr_in6 serveraddr;
	 struct timeval tm = {1, 0};
	 socklen_t len = sizeof(tm);

	 int sockfd = socket(AF_INET6, SOCK_STREAM, 0);

	 if (sockfd < 0)
		 return -1;

	 setsockopt(sockfd, SOL_SOCKET, SO_SNDTIMEO, &tm, len);

	 bzero(&serveraddr, sizeof(struct sockaddr_in6));
	 serveraddr.sin6_family = AF_INET6;
	 //serveraddr.sin_addr.s_addr = inet_addr(ip);
	 inet_pton(AF_INET6, ip, &serveraddr.sin6_addr);
	 serveraddr.sin6_port = htons(port);
	 serveraddr.sin6_scope_id = if_nametoindex("enp125s0f3");

	 if (connect(sockfd, (struct sockaddr*)&serveraddr, sizeof(struct sockaddr_in)) < 0) {
		 close(sockfd);
		 printf( "connect fail, server IP :%s, port :%d, errmsg: %s", ip, port, strerror(errno));
		 return -1;
	 }

	 tpcm_debug("new connect to server IP :%s, port :%d, fd: %d", ip, port, sockfd);
	 return sockfd;
 }
#else

int socket_tcpv6socket_connect(char *ip, int port)
{
	int sk;
	int ret = 0;
	int retry = 0;
	struct sockaddr_in6 addr;

	//struct sockaddr_in6 laddr;

	sk = socket(PF_INET6, SOCK_STREAM, IPPROTO_TCP);
	if (sk < 0) {
		return -1;
	}

//	memset(&laddr, 0, sizeof(laddr));
	//laddr.sin6_family = AF_INET6;
	//laddr.sin6_port = htons(8092);
	//laddr.sin6_scope_id = if_nametoindex("veth");
	//ret = inet_pton(AF_INET6, "fe80::9e7d:a3ff:fe28:6ff9", &laddr.sin6_addr);
	//if (ret <= 0) {
//		printf("Can't convert addr\n");
//		return -1;
//	}

//	if(bind(sk,(struct sockaddr_in6*)&laddr,sizeof(struct sockaddr_in6)) != 0){
//		printf("can't connect local ipv6 addr\n");
//		close(sk);
//		return -1;
//	}

	//printf("Connecting to %s:%d\n", ip, port);
	memset(&addr, 0, sizeof(addr));
	addr.sin6_family = AF_INET6;
	ret = inet_pton(AF_INET6, ip, &addr.sin6_addr);
	if (ret <= 0) {
		printf("Can't convert addr\n");
		return -1;
	}
	addr.sin6_port = htons(port);
	//addr.sin6_scope_id = if_nametoindex("enp125s0f3");
	addr.sin6_scope_id = if_nametoindex("veth");

	tpcm_debug("before connect ,ip %s,port %d\n",ip,port);
	ret = connect(sk, (struct sockaddr *)&addr, sizeof(addr));
	if (ret < 0) {
		tpcm_debug("Can't connect,ip %s,port %d, err:%s\n",ip,port,strerror(errno));
	}


	tpcm_debug("connect,ip %s,port %d\n",ip,port);

	return sk;

}

#endif



 void os_handle(int msgtype, const char *buffer, int length){

	unsigned char cmd[1024] = {0};
	uint64_t cmd_addr_phys;
	int bmc_sockfd = 0;
	struct command_info_impl info;
	MAPObject mobj = NULL;
	struct cmd_header *vadrr =NULL;
	memset(&info,0,sizeof(info));
	info.cmd_sequence = sharemem->cmd_sequence;
	info.cmd_type = sharemem->cmd_type;
	if(info.cmd_type == TDD_CMD_CATEGORY_INIT)
		info.cmd_type = TDD_CMD_CATEGORY_TPCM;
	info.cmd_length = sharemem->cmd_length;
	cmd_addr_phys = sharemem->cmd_addr_phys;
	tpcm_debug("Normal Command type=%u seq = %lx, addr = %lx,length=%u\n",info.cmd_type,
			info.cmd_sequence,cmd_addr_phys,info.cmd_length);





	if(info.cmd_type == TDD_CMD_CATEGORY_RESERVED_4){
				tpcm_error("Invalid command type=%u seq = %lx, addr = %lx,length=%u\n",info.cmd_type,
				info.cmd_sequence,cmd_addr_phys,info.cmd_length);
				sharemem->cmd_ret =  TPCM_ERROR_INVALID_COMMAND;
				//asm volatile ("dsb st");
				sharemem->cmd_handled = 1;
				invalid_command_count++;
				test_sending = 1;
				//asm volatile ("dsb st");
				//return ;
	}

	if(!cmd_addr_phys || !info.cmd_length  || info.cmd_length  > 0x200000){
		tpcm_error("Invalid command type=%u seq = %lx, addr = %lx,length=%u\n",info.cmd_type,
				info.cmd_sequence,cmd_addr_phys,info.cmd_length);
		sharemem->cmd_ret =  TPCM_ERROR_INVALID_COMMAND;
		//asm volatile ("dsb st");
		sharemem->cmd_handled = 1;
		invalid_command_count++;
		//asm volatile ("dsb st");
		return ;
	}

	if(info.cmd_type >= NUM_OF_COMMAND_TYPE){
		tpcm_error("Unsuppored CMD type %u\n",info.cmd_type);
		sharemem->cmd_ret = TPCM_ERROR_UNSUPPORTED_CMD_TYPE;
		//asm volatile ("dsb st");
		sharemem->cmd_handled = 1;
		invalid_command_count++;
		//asm volatile ("dsb st");
		return ;
	}
	mobj = tpcm_sys_map(cmd_addr_phys,info.cmd_length,(void **)&vadrr);
	if(!mobj){
		tpcm_error("Map Address fail %lx \n",cmd_addr_phys);
		sharemem->cmd_ret =  TPCM_ERROR_INVALID_COMMAND;
		//asm volatile ("dsb st");
		sharemem->cmd_handled = 1;
		invalid_command_count++;
		//asm volatile ("dsb st");
		tpcm_sys_unmap(mobj);
		return ;
	}
	info.cmd_map = mobj;
	info.input_addr = vadrr->input_addr;
	info.input_length = vadrr->input_length;
	info.output_addr = vadrr->output_addr;
	info.output_maxlength = vadrr->output_maxlength;
	info.cmd_vaddr = (uint64_t)vadrr;
	tpcm_debug("Sync command type=%u seq = %lx, in addr = %lx,in length=%u,out addr = %lx,out max length=%u\n",info.cmd_type,
					info.cmd_sequence,info.input_addr,info.input_length,
					info.output_addr,info.output_maxlength
					);

#if 1
	int send_header_len = 0;
	int send_body_len = 0;
	struct msg_buff send_msg;
	int recv_header_len = 0;
	int recv_body_len = 0;
	struct msg_buff recv_msg;
	unsigned char* recv_total_buff = NULL;



	memset(&send_msg, 0 ,sizeof(struct msg_buff));
	memset(&recv_msg, 0 ,sizeof(struct msg_buff));

	send_msg.cmd_type = sharemem->cmd_type;
	send_msg.cmd_length = sharemem->cmd_length;
	send_msg.cmd_sequence = sharemem->cmd_sequence;

	send_msg.cmd_addrnum = sharemem->cmd_addr_phys;
	send_msg.input_addr_num = vadrr->input_addr;
	send_msg.output_addr_num = vadrr->output_addr;

	send_msg.input_length = vadrr->input_length;
	send_msg.output_maxlength = vadrr->output_maxlength;

	memset(&send_msg.cmd,0,sizeof(struct cmd_header));
	memcpy(&send_msg.cmd,vadrr,sizeof(struct cmd_header));

#if  0
	memset(send_msg.input_buff,0,sizeof(send_msg.input_buff));
	memcpy(send_msg.input_buff,sharemem_addr+vadrr->input_addr,vadrr->input_length);

	memset(send_msg.output_buff,-1,sizeof(send_msg.output_buff));
	memcpy(send_msg.output_buff,sharemem_addr+vadrr->output_addr,vadrr->output_maxlength);
#endif

	send_msg.total_buff = malloc(vadrr->input_length+vadrr->output_maxlength);
	if(send_msg.total_buff){
		memcpy(send_msg.total_buff,sharemem_addr+vadrr->input_addr,vadrr->input_length);
		memcpy(send_msg.total_buff+vadrr->input_length,sharemem_addr+vadrr->output_addr,vadrr->output_maxlength);
	}

        tpcm_debug("test buffer info\n");
        tpcm_debug("Sync command type=%u seq = %lx, in addr = %lx,in length=%u,out addr = %lx,out max length=%u\n",info.cmd_type,
                                        info.cmd_sequence,info.input_addr,info.input_length,
                                        info.output_addr,info.output_maxlength
		  );
	tpcm_debug("cmd_header addr %lx,cmd_header len %d\n",sharemem->cmd_addr_phys,sharemem->cmd_length);



	void *input = NULL;
	void *output = NULL;

	int recv_total_len = 0;
	int read_len = 0;


	tpcm_comm_map_address(&info,&input,&output);
	tpcm_debug("cmd tag %lu,cmd len %lu, cmd uicode %lu\n",ntohl(*(uint32_t*)input),ntohl(*(uint32_t*)(input+4)),ntohl(*(uint32_t*)(input+8)));


#if  0
	bmc_sockfd = socket_tcpsocket_connect("127.0.0.1", LISTEN_PORT);
#else
	//bmc_sockfd = socket_tcpv6socket_connect("fe80::47aa:c942:597f:2460", LISTEN_PORT);
	bmc_sockfd = socket_tcpv6socket_connect("fe80::9e7d:a3ff:fe28:6ffa", LISTEN_PORT);
#endif

	if(bmc_sockfd > 0){




		send_header_len = write(bmc_sockfd,&send_msg,sizeof(struct msg_buff));


		send_body_len = write(bmc_sockfd,send_msg.total_buff,vadrr->input_length+vadrr->output_maxlength);



		tpcm_debug("send buffer length %d, header len %d, body len %d\n",send_header_len+send_body_len,send_header_len,send_body_len);
	}else{

		tpcm_debug("connect failed\n");
		goto out;
	}

	free(send_msg.total_buff);
	memset(&send_msg, 0 ,sizeof(struct msg_buff));


	recv_header_len = read(bmc_sockfd,&recv_msg,sizeof(struct msg_buff));


	vadrr->out_length = recv_msg.cmd.out_length;
	vadrr->out_return = recv_msg.cmd.out_return;

	if(recv_msg.input_length + recv_msg.output_maxlength){
		tpcm_debug("TTTT recv total length %d,input len %d,output len %d\n",recv_msg.input_length + recv_msg.output_maxlength,recv_msg.input_length,recv_msg.output_maxlength);
		tpcm_debug("TTTT recv output addr  %lx\n",recv_msg.output_addr_num);
		recv_total_buff = malloc(recv_msg.input_length + recv_msg.output_maxlength);

		if(recv_total_buff){
			int tmp = 0;
			memset(recv_total_buff,0,recv_msg.input_length + recv_msg.output_maxlength);
			read_len = read(bmc_sockfd,recv_total_buff,recv_msg.input_length + recv_msg.output_maxlength);

			recv_total_len = read_len;

			while((recv_total_len < (recv_msg.input_length + recv_msg.output_maxlength)) && (read_len > 0)){

				tpcm_debug("TtTT recv output addr  %lx %d %d\n",recv_msg.output_addr_num,recv_total_len,read_len);
				read_len = read(bmc_sockfd,recv_total_buff+recv_total_len,recv_msg.input_length + recv_msg.output_maxlength-recv_total_len);
				recv_total_len += read_len;
			}

			memcpy(sharemem_addr + recv_msg.output_addr_num,recv_total_buff+recv_msg.input_length,recv_msg.output_maxlength);
			sharemem->cmd_ret = recv_msg.res;
			sharemem->cmd_handled = 1;


#if 1
			for(int tmp = 0;tmp<12;tmp++){
				tpcm_debug("%02x ",*(char*)(recv_total_buff+tmp));
			}
			free(recv_total_buff);

#endif

#if 1
			for(int tmp = 0;tmp<12;tmp++){
				tpcm_debug(" %02x ",*(char*)(sharemem_addr + recv_msg.output_addr_num+tmp));
				//tpcm_debug("index %d, %02x ",tmp,*(char*)(recv_total_buff+recv_msg.input_length+tmp));
			}
#endif
			tpcm_debug("process finish,recv output addr %lx!\n",recv_msg.output_addr_num);
		}
	}else{
		tpcm_debug("recv buffer error!   %d\n",recv_msg.input_length + recv_msg.output_maxlength);
	}

	tpcm_debug("res tag %lu,res len %lu, res ret %lu\n",ntohl(*(uint32_t*)output),ntohl(*(uint32_t*)(output+4)),ntohl(*(uint32_t*)(output+8)));
	tpcm_debug("orig res tag %lu,res len %lu, res ret %lu\n",(*(uint32_t*)output),(*(uint32_t*)(output+4)),(*(uint32_t*)(output+8)));

out:

	//printf("test buffer info end L442\n");



	if(bmc_sockfd){
		close(bmc_sockfd);
		bmc_sockfd = 0;
	}




	//end
#endif
	return ;
}

 int tpcm_comm_map_address(struct command_info *info,void **input,void **output){
		struct command_info_impl *impl = (struct command_info_impl *)(info);

	if(impl->input_addr && impl->input_length){
		impl->input_map = tpcm_sys_map(impl->input_addr,impl->input_length,input);
		tpcm_debug("map result:%d", impl->input_map);
		if(!impl->input_map){
			tpcm_error("Map input Address fail %lx \n",impl->input_addr);
			return -1;
		}
	}
	if(impl->output_addr && impl->output_maxlength){
		impl->output_map = tpcm_sys_map(impl->output_addr,impl->output_maxlength,output);
		if(!impl->output_map){
			tpcm_error("Map out Address fail %lx \n",impl->output_addr);
			return -1;
		}
	}
	tpcm_debug("PK cmd_map = %p,%p,%p\n",impl->cmd_map,impl->input_map,impl->output_map);
	return 0;
}
 void tpcm_comm_release_command(struct command_info *info){
	struct command_info_impl *impl = (struct command_info_impl *)(info);
	tpcm_debug("PK cmd_map = %p,%p,%p\n",impl->cmd_map,impl->input_map,impl->output_map);
	if(impl->cmd_map){
		tpcm_sys_unmap(impl->cmd_map);
	}
	if(impl->input_map){
			tpcm_sys_unmap(impl->input_map);
		}
	if(impl->output_map){
		tpcm_sys_unmap(impl->output_map);
	}
	tpcm_debug("Out map return\n");
}

 void tpcm_comm_set_notify_handler(COMMAND_NOIFTY func){
	notifier = func;
}

 static inline void interrut(int type,unsigned long cmd_sequence ){
	//tpcm_sys_tpcm_debug("Sending notify not implemented\n");
	int r;
	struct notify_info ninfo;
	ninfo.notify_type = type;
	ninfo.notify_sequence = cmd_sequence;
	r = httcsec_netlink_send_msg(1,&ninfo,sizeof(struct notify_info),0,0);
	tpcm_debug("Send result %d\n",r);
}
 void tpcm_comm_async_command_handled(struct command_info *info){

	struct command_info_impl *impl = (struct command_info_impl *)(info);
	struct cmd_header *header = (struct cmd_header *)impl->cmd_vaddr;
//	while( sharemem->notify_type == 1 ){//&&	(sharemem->notify_type & NOTIFY_DATA_MASK
//		tpcm_sys_tpcm_debug("Waiting for previous command finished\n");
//		tpcm_sys_msleep(1);
//	}

	//if(sharemem->notify_pending){
	//	sharemem->notify_type = sharemem->notify_type | NOTIFY_TYPE_CMD_FINISHED;
	//}
	//else{
		sharemem->notify_type = NOTIFY_TYPE_CMD_FINISHED;
	//}
	header->out_length = info->out_length;
	sharemem->cmd_ret = header->out_return = impl->out_return;
	sharemem->notify_sequence = info->cmd_sequence;
	sharemem->notify_pending = 1;
	tpcm_debug("Send commnd finished notify cmd sequence = %lu\n",info->cmd_sequence);
	interrut(1,info->cmd_sequence);
//	void *cmd_addr = NULL;
//	int length = sizeof(struct cmd_header);
//	struct command_info_impl *impl = (struct command_info_impl *)(inf);
//	MAPObject share = tpcm_sys_map((unsigned long)impl->cmd_vaddr,length,(void **)&cmd_addr);
//	struct cmd_header *header = (struct cmd_header *)cmd_addr;
//	while(sharemem->notify_pending &&
//			(sharemem->notify_type & NOTIFY_DATA_MASK) ){
//		tpcm_sys_tpcm_debug("Waiting for previous command finished\n");
//		tpcm_sys_msleep(1);
//	}
//
//	if(sharemem->notify_pending){
//		sharemem->notify_type = sharemem->notify_type | NOTIFY_TYPE_CMD_FINISHED;
//	}
//	else{
//		sharemem->notify_type = NOTIFY_TYPE_CMD_FINISHED;
//	}
//	header->out_length = inf->out_length;
//	sharemem->cmd_ret = header->out_return = impl->out_return;
//	sharemem->notify_sequence = inf->cmd_sequence;
//	sharemem->notify_pending = 1;
//	tpcm_sys_tpcm_debug("Send commnd finished notify cmd sequence = %lu\n",inf->cmd_sequence);
//	tpcm_sys_unmap(share);
	//return 0;
}

 void tpcm_comm_send_bios_measure_result(uint32_t ret){
	tpcm_info("send Boot measure result %x\n",ret);
}
 void tpcm_comm_send_simple_notify(uint32_t notify_type){
//	if(notify_type <=  1){
//		tpcm_sys_tpcm_debug("Invalid notify type %d\n",notify_type);
//		return;
//	}
//	while(sharemem->notify_pending && sharemem->notify_type == 1){//&&(sharemem->notify_type & NOTIFY_DATA_MASK)
//		tpcm_sys_tpcm_debug("Waiting for command finished\n");
//		tpcm_sys_msleep(1);
//	}
//	if(sharemem->notify_pending){
//		sharemem->notify_type = sharemem->notify_type | (notify_type <<  16 ) ;
//	}
//	else{
		sharemem->notify_type = notify_type;//notify_type << 16  ;
//	}
		tpcm_debug("Try to sending notify %d\n",sharemem->notify_type);
		*(unsigned char * )(sharemem + 1) = 'A';
	sharemem->notify_sequence = 9;
	sharemem->notify_length = 2;
	sharemem->notify_addr_phys = (unsigned long )(sharemem + 1);
	sharemem->notify_pending = 1;
	interrut(sharemem->notify_type,sharemem->notify_sequence);
}
void debug_dump_hex (const void *p, int bytes);
static int dev_fd;
 int comm_init(void){

	//char buffer[1024]
	unsigned char cmd[1024] = {0};
	dev_fd = open("/dev/tpcm_comm", O_RDWR);
	if(dev_fd < 0){
		tpcm_error("Open comm dev file error\n");
		return -1;
	}
	sharemem_addr = (unsigned long)mmap(NULL, SHARE_MEM_SIZE,  PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED,
			dev_fd, 0);

	if(!sharemem_addr){
		tpcm_error("Share memory map error\n");
		return -1;
	}
	tpcm_info("Share memory virtual addr %p\n",sharemem_addr);
	sharemem = (volatile struct share_memory *)sharemem_addr;
	//tpcm_sys_tpcm_debug("Mapperd");
	//tpcm_sys_rand(((char *)sharemem) + 4096,4096);
	//tpcm_dump(((char *)sharemem) + 4096,100);
	HTTCSEC_NETLINK_HANLDLE  handle = httcsec_alloc_netlink_listener();
	if(httcsec_register_netlink_callback(handle, 1, os_handle)){
		tpcm_error("httcsec_register_netlink_callback error\n");
		return -1;
	}


	return httcsec_start_netlink_listener(handle, 0);
}

#define ___IO(cmd)  _IO(0xD2,(cmd))

int httcsec_ioctl(unsigned long cmd,unsigned long param){
	int r = 0;
	if ((r =  ioctl(dev_fd, ___IO(cmd), param)) < 0) {
		tpcm_debug("ioctl cmd %lu ,param %lu fail,%s\n",cmd,param,strerror(errno));
		return -1;
	}
	return r;
}

tss-main/httcutils

它提供了一套独立于业务的通用 C 语言工具函数，供上层（TCS、TCF）调用。

- tss-main/httcutils/
  |
  +-- Makefile                        // 构建脚本，定义如何编译整个工具库为 libhttcutils.a 或 .so
  |
  +-- include/httcutils/              // 【对外头文件】上层代码引用工具库时包含的头文件
  |   |-- array.h                     // 动态数组（Dynamic Array）接口定义。
  |   |                               // 作用：提供类似 C++ vector 的功能，支持自动扩容的数组操作。
  |   |-- convert.h                   // 数据转换工具宏/函数定义。
  |   |                               // 作用：处理字节序转换（大小端）、十六进制字符串与字节流互转等。
  |   |-- debug.h                     // 调试日志宏定义。
  |   |                               // 作用：定义 httc_log, httc_debug 等宏，统一控制日志打印格式和级别。
  |   |-- file.h                      // 文件 I/O 操作封装。
  |   |                               // 作用：提供简化的文件读写接口，如“一次性读整个文件”或“写入并同步”。
  |   |-- jhash.h                     // Jenkins Hash 算法定义。
  |   |                               // 作用：一种快速的哈希函数，常用于哈希表（Hash Table）的索引计算，而非加密。
  |   |-- list.h                      // 双向链表（Doubly Linked List）定义。
  |   |                               // 作用：直接移植自 Linux 内核的链表实现，用于高效管理策略列表、对象集合。
  |   |-- mem.h                       // 内存管理封装。
  |   |                               // 作用：包装 malloc/free，增加内存清零（zalloc）功能，防止敏感数据残留在内存中。
  |   |-- offset.h                    // 偏移量计算宏。
  |   |                               // 作用：包含 offsetof, container_of 等标准宏，用于结构体成员访问。
  |   |-- sem.h                       // 信号量（Semaphore）与锁机制封装。
  |   |                               // 作用：封装 pthread 互斥锁或信号量，用于多线程并发控制。
  |   |-- sm2.h                       // 国密 SM2 算法头文件。
  |   |                               // 作用：定义 SM2 签名、验签、加密、解密的函数原型和密钥结构。
  |   |-- sm3.h                       // 国密 SM3 算法头文件。
  |   |                               // 作用：定义 SM3 哈希计算的上下文（Context）和函数原型。
  |   |-- sm4.h                       // 国密 SM4 算法头文件。
  |   |                               // 作用：定义 SM4 对称加密算法的密钥设置和加解密函数原型。
  |   |-- sys.h                       // 系统级操作封装。
  |   |                               // 作用：获取系统信息（如 CPU、内存）、执行系统命令等底层操作的抽象。
  |   |-- types.h                     // 基础数据类型定义。
  |   |                               // 作用：定义 u8, u32, uint64_t 等跨平台类型，保证位宽一致。
  |
  +-- src/                            // 【源代码】上述头文件的具体实现
      |-- array.c                     // 动态数组的具体逻辑实现（扩容、插入、删除）。
      |-- debug.c                     // 调试日志功能的实现（日志级别控制、输出到 stderr/syslog）。
      |-- file.c                      // 文件操作的具体实现（httc_util_file_read_full 等）。
      |-- jhash.c                     // Jenkins Hash 算法的数学实现。
      |-- mem.c                       // 内存管理函数的实现（httc_malloc, httc_free 等）。
      |-- sem.c                       // 信号量操作的封装实现。
      |-- sys.c                       // 系统操作函数的实现。
      |-- util.c                      // 其他杂项工具函数（如字符串处理、随机数获取辅助）。
      |
      +-- sm/                         // 【核心子目录】国密算法的纯软件实现（Soft Implementation）
          |                           // 当没有硬件加速卡（TPCM）时，或者在计算非敏感数据的哈希时使用。
          |-- Makefile.objs           // 定义该子目录编译目标的辅助文件。
          |-- sub.mk                  // 子模块构建规则。
          |-- ecc.c / ecc.h           // 椭圆曲线密码学（ECC）基础数学运算库。
          |                           // 作用：SM2 是基于 ECC 的，这里实现了点乘、点加等基础数学运算。
          |-- sm2.c                   // SM2 算法的具体逻辑实现。
          |                           // 作用：实现了国密公钥密码算法，用于非对称加解密和签名。
          |-- sm3.c                   // SM3 算法的具体逻辑实现。
          |                           // 作用：实现了国密哈希算法（类似 SHA-256），用于计算完整性摘要。
          |-- sm3_impl.h              // SM3 内部宏和常数定义，不对外暴露。
          |-- sm4.c                   // SM4 算法的具体逻辑实现。
          |                           // 作用：实现了国密分组密码算法（类似 AES），用于数据加密。

核心服务层 tss-main/tcs

tcs/tdd

- tss-main/tcs/tdd/
  |
  |-- tdd.c / tdd.h                   // 【驱动入口与骨架】
  |                                   // 作用：Linux 字符设备驱动的标准框架。
  |                                   // 关键逻辑：
  |                                   // 1. module_init/exit: 负责加载和卸载 tcs.ko 内核模块。
  |                                   // 2. device_create: 创建设备文件节点 (通常是 /dev/tcs 或 /dev/tcm)。
  |                                   // 3. file_operations: 定义 open, release, ioctl 等文件操作。
  |                                   //    当上层调用 ioctl 时，请求会从这里进入驱动。
  |
  |-- tdd_tpcm.c / tdd_tpcm.h         // 【硬件通信核心逻辑】
  |                                   // 作用：实现了针对 TPCM 芯片的具体通信协议。
  |                                   // 关键逻辑：
  |                                   // 1. 物理层读写：通过 SPI/LPC/I2C 总线读写芯片的状态寄存器 (Status Register) 和数据寄存器 (Data Register)。
  |                                   // 2. 协议握手：实现“等待就绪”、“发送命令头”、“发送数据体”、“等待完成”、“读取响应”的时序状态机。
  |                                   // 3. 它是真正“摸”到硬件代码的地方。
  |
  |-- comm_driver.c / comm_driver.h   // 【通信接口抽象】
  |                                   // 作用：对底层物理总线（Interface）的封装。
  |                                   // 场景：TPCM 可能挂在 SPI 总线上，也可能挂在 LPC 总线上。
  |                                   //        这个文件负责探测底层具体的总线类型，并提供统一的 read_byte/write_byte 接口给 tdd_tpcm.c 使用。
  |
  |-- cmd_man.c / cmd_man.h           // 【命令管理器 (Command Manager)】
  |                                   // 作用：负责管理并发的命令请求。
  |                                   // 关键逻辑：
  |                                   // 1. 互斥锁 (Mutex): TPCM 芯片同一时间只能处理一个命令。这个文件保证多进程同时调用 TSB 时，命令能排队执行，不会冲突。
  |                                   // 2. 超时控制: 防止硬件卡死导致驱动永久等待。
  |
  |-- netlink.c                       // 【异步通知机制】
  |                                   // 作用：实现 Kernel 到 User Space 的异步消息推送。
  |                                   // 场景：当 TPCM 硬件产生中断（例如检测到物理入侵、完整性校验失败）时，
  |                                   //        驱动通过 Netlink Socket 主动发消息给用户态的守护进程（如 tsb_admin 或审计进程），而不是被动等待 ioctl。
  |
  |-- ft_tpcm.h                       // 【特定硬件定义】
  |                                   // 作用：可能包含飞腾 (Phytium/FT) 平台特定的 TPCM 硬件定义或寄存器地址映射。
  |
  |-- msg.h                           // 【消息结构定义】
  |                                   // 作用：定义了驱动内部传递的消息结构体。

cmd_man.c

#include <linux/init.h>
#include <linux/module.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/errno.h>
#include <linux/mm.h>
#include <linux/uaccess.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/vmalloc.h>
#include <linux/spinlock_types.h>
#include <linux/atomic.h>
#include <asm/io.h>
#include "cmd_man.h"
#include "tdd_tpcm.h"
struct share_memory_area{
	int offset;
	int unit_size;
	int size;
};

#define BUFFER_AREA_NUM 10
struct share_memory_area areas[BUFFER_AREA_NUM] = {
		{0x200000,0x1000,0x200000},//4k,2m
		{0x400000,0x2000,0x200000},//8K
		{0x600000,0x4000,0x200000},//16K
		{0x800000,0x8000,0x200000},//32K
		{0xA00000,0x10000,0x200000},//64K
		{0xC00000,0x20000,0x200000},//128K
		{0xE00000,0x40000,0x200000},//256K
		{0x1000000,0x80000,0x200000},//256K
		{0x1200000,0x100000,0x400000},//1m,4m
		{0x1600000,0x200000,0x800000}//2m,8m
};
#define TPCM_BUFFER_AREA_OFFSET 	  0x200000//2M
#define TPCM_BUFFER_AREA_SIZE  	    0x1C00000//28M
#define TPCM_CMD_HEADER_AREA_OFFSET 0x1E00000//30M
#define TPCM_CMD_HEADER_AREA_SIZE  	 0x100000//1M
#define TPCM_SHARE_MEMORY_SIZE 		0x1F00000//31M

#define CMD_BUFFER_NUMBER (TPCM_CMD_HEADER_AREA_SIZE/sizeof(struct cmd_header ))

void *sharemem_base;
struct cmd_header * cmd_header_base;
struct share_memory * share_memory_base;
void * data_buffer_base;
void * data_buffer_end;
short cmd_headers[CMD_BUFFER_NUMBER];
short buffer_next[BUFFER_AREA_NUM];
//void *data_buffer_base[BUFFER_AREA_NUM];
short *buffer_head[BUFFER_AREA_NUM];

int cmd_next = CMD_BUFFER_NUMBER - 1;

static DEFINE_SPINLOCK(buffer_lock);

int shm_init(void){
	int i,j;
	int num,r,ret;
	//sharemem_base = ioremap_nocache(
	//		(unsigned long)TPCM_SHARE_BUFFER, (unsigned long)TPCM_SHARE_MEMORY_SIZE);
	sharemem_base = vmalloc(TPCM_SHARE_MEMORY_SIZE);
	if (!sharemem_base){
		ret = -ENOMEM;
		return ret;
	}
	share_memory_base = sharemem_base;
	cmd_header_base = sharemem_base + TPCM_CMD_HEADER_AREA_OFFSET;
	data_buffer_base = sharemem_base + TPCM_BUFFER_AREA_OFFSET;
	data_buffer_end = data_buffer_base + TPCM_BUFFER_AREA_SIZE;
	//huge_data_buffer_base = sharemem_base + TPCM_HUGE_DATA_BUFFER_OFFSET;
	//huge_data_buffer_end = sharemem_base + TPCM_HUGE_DATA_BUFFER_END ;
	printk("Share memory base = 0x%lx,Command memory base = 0x%lx\n"
			,(unsigned long)sharemem_base,(unsigned long)cmd_header_base);
	printk("data_buffer_base = 0x%lx,data_buffer_end= 0x%lx\n",
			(unsigned long)data_buffer_base,(unsigned long)data_buffer_end);
	if( sharemem_base == 0 )return -1;
	for(i=0;i<CMD_BUFFER_NUMBER;i++){
		cmd_headers[i] = i - 1;
	}

	for(i=0;i<BUFFER_AREA_NUM;i++){

		num =  areas[i].size/areas[i].unit_size;
		buffer_next[i] = num -1;
		buffer_head[i] = kmalloc(num * sizeof(short),GFP_KERNEL);
		if(!buffer_head[i]){
			printk("No memory for share memory management\n");
			r = -1;
			goto error;
		}
		for(j=0;j<num;j++){
			buffer_head[i][j] = j - 1;
		}
	}
	return 0;
error:
	for(i=0;i<BUFFER_AREA_NUM;i++){
		if(buffer_head[i])kfree(buffer_head[i]);
	}
	return -1;

}

void shm_exit(void){
	int i;
	for(i=0;i<BUFFER_AREA_NUM;i++){
		kfree(buffer_head[i]);
	}
	vfree(sharemem_base);
	return;
}

int tdd_free_cmd_header(struct cmd_header * header){
	int index;
	int r = 0;
	index = ((unsigned long)header - (unsigned long)cmd_header_base)/sizeof(struct cmd_header);
	if(index < 0 || index >= CMD_BUFFER_NUMBER){
		printk("[%s:%d] hter command header address %p\n",__func__, __LINE__,header);
		return -1;
	}
	spin_lock(&buffer_lock);
	if(cmd_headers[index] != -2){
		printk("Duplicated Free command header at index %d\n",index);
		r = -1;
	}
	else{
#ifdef __DEBUG__
		printk("Free command header at index %d\n",index);
#endif
		cmd_headers[index] = cmd_next;
		cmd_next = index;
	}
	spin_unlock(&buffer_lock);
	return r;
}
EXPORT_SYMBOL_GPL(tdd_free_cmd_header);

struct cmd_header *tdd_alloc_cmd_header(void ){
	int index;
	struct cmd_header *cmd = 0;
	spin_lock(&buffer_lock);
	if(cmd_next != -1){
		index = cmd_next;
		cmd_next = cmd_headers[index];
		cmd_headers[index] = -2;//set to in use
#ifdef __DEBUG__
		printk("Get command at index %d\n",index);
#endif
		cmd =  cmd_header_base + index;
	}
	spin_unlock(&buffer_lock);
	return cmd;
}
EXPORT_SYMBOL_GPL(tdd_alloc_cmd_header);

unsigned long tdd_get_phys_addr(void *buffer){
	if(buffer >= sharemem_base + TPCM_SHARE_MEMORY_SIZE
		|| buffer < sharemem_base)
	{
		return (unsigned long)buffer;
	}
//	printk("----tdd_get_phys_addr: %d---\n", buffer - sharemem_base);
	return buffer - sharemem_base;//返回buffer - sharemem_base
}
EXPORT_SYMBOL_GPL(tdd_get_phys_addr);

static inline int get_area_point(void *buffer){
	int i;
	for(i = 0 ; i< BUFFER_AREA_NUM -1  ;i++){
		if(buffer < sharemem_base + areas[i + 1].offset){
			break;
		}
	}

	return i;
}

int tdd_free_data_buffer(void *buffer){
	int area,diff,index,r = 0;
	if(buffer >= data_buffer_end){
		printk("[%s:%d]Free data buffer  hter 1 %p\n",__func__, __LINE__,buffer);
		return -1;
	}
	if(buffer < data_buffer_base){
		printk("[%s:%d]Free data buffer   hter 2 %p,data_buffer_base=%p\n",__func__, __LINE__,buffer,data_buffer_base);
		return -1;
	}
	area  = get_area_point(buffer);
	diff = buffer -(sharemem_base + areas[area].offset);
	if(diff % areas[area].unit_size){
		printk("[%s:%d]Free  data align  hter , area = %d,address =  %p\n",__func__, __LINE__,area,buffer);
		return -1;
	}
	index = diff/areas[area].unit_size;

	spin_lock(&buffer_lock);
	if(buffer_head[area][index] != -2){
		printk("Duplicated freee data buffer at area %d, index %d\n",area,index);
		r = -1;
	}
	else{
#ifdef __DEBUG__
		printk("Free data buffer at area %d, index %d\n",area,index);
#endif
		buffer_head[area][index] = buffer_next[area];
		buffer_next[area] = index;
	}
	spin_unlock(&buffer_lock);

	return r;
}
EXPORT_SYMBOL_GPL(tdd_free_data_buffer);

static inline int get_area(int size){
	int i;
	for(i = 0 ; i< BUFFER_AREA_NUM -1  ;i++){
		if(size <= areas[i].unit_size){
			break;
		}
	}
	return i;
}

void  *tdd_alloc_data_buffer(unsigned int size){
	int area,index;
	void *buf = 0;
	if(size == 0 || size > areas[BUFFER_AREA_NUM - 1].unit_size){
		return 0;
	}
	area = get_area(size);
	spin_lock(&buffer_lock);
#ifdef __DEBUG__
	printk("Try to Alloc size = %x,area = %d\n",size,area);
#endif
	for(;area < BUFFER_AREA_NUM ;area++){
		if(buffer_next[area] != -1){
			index = buffer_next[area];
			buffer_next[area] = buffer_head[area][index];
			buffer_head[area][index] = -2;//set to in use
#ifdef __DEBUG__
			printk("Get Buffer size=%x,at  area %d,index %d\n",size,area,index);
#endif
			buf = sharemem_base  + areas[area].offset
					+ index * areas[area].unit_size;
#ifdef __DEBUG__
			printk("Get buf = %p\n",buf);
#endif
			break;
		}
	}
	spin_unlock(&buffer_lock);
	return buf;
}
EXPORT_SYMBOL_GPL(tdd_alloc_data_buffer);

void *tdd_alloc_data_buffer_api(unsigned int size)
{
    return tdd_alloc_data_buffer (size);
}
EXPORT_SYMBOL_GPL(tdd_alloc_data_buffer_api);

tdd_tpcm.c

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/delay.h>
#include <linux/sched.h>
#include "msg.h"
#include "tdd.h"
#include "tdd_tpcm.h"
#include "cmd_man.h"
#define PID 1

struct share_memory * share_memory_begin;

static DEFINE_MUTEX(mutex);

int send_command(int cmd_type,int cmd_length,unsigned long cmd_sequence, unsigned long cmd_addr_phys, int *cmd_ret){

	//u32 pid = PID;
	//int length;
	int r;
	int i;
	unsigned long proxypid = 0;

	mutex_lock (&mutex);//加锁，进入临界区

	share_memory_begin = (struct share_memory *)sharemem_base;//填充共享内存sharemem_base

//	while(share_memory_begin->cmd_handled){
//		printk("There are orders not processed\n");
//		mdelay(1);
//	}

    /*将命令类型、长度、物理地址等数据写入共享内存*/
	share_memory_begin->cmd_type = cmd_type;
	share_memory_begin->cmd_length = cmd_length;
	share_memory_begin->cmd_sequence = cmd_sequence;
	share_memory_begin->cmd_addr_phys = cmd_addr_phys;

	share_memory_begin->cmd_handled = 0;//将标志位置0表示已写完


	r = httcsec_io_send_message(&cmd_addr_phys,sizeof(cmd_addr_phys), 1);//发送消息（通过中断）

	if(r){//失败解锁并返回错误
		mutex_unlock (&mutex);
		return r;
	}

	for(i=0;i<600;i++){ //等待十分钟
        //当对端把cmd_handled置1时表示已经读完，可释放锁
		if(share_memory_begin->cmd_handled){
			mutex_unlock (&mutex);
			return 0;
		}

		schedule_timeout_uninterruptible(HZ);//让当前任务主动交出 CPU 控制权，挂起（Sleep）一段时间，不会响应信号

		if(i%10 == 0){ //每隔 10 秒检查一次
            //如果是第一次运行（proxypid 为 0），或者之前没获取到，就去尝试获取用户态代理进程的PID
			if(proxypid == 0){
				proxypid = get_proxy_pid();
			}
            /*检查这个 proxypid 对应的进程是否还在正常运行
            如果没有正常运行就释放锁并返回（接收消息的代理已经消失或重启，原先的任务不需要再等待了）*/
			if(compare_proxy(proxypid,PROXY_RUNNING_CHECK) != 0){
				mutex_unlock (&mutex);
				return 0;
			}
		}
	}

	mutex_unlock (&mutex);
	return 1;
	//share_memory_begin->cmd_ret = *cmd_ret;


	//length = sizeof(&cmd_addr_phys);
	//send_netlink_back_data(pid, (void *)&cmd_addr_phys, length, 1);
	//return 0;
}
EXPORT_SYMBOL_GPL(send_command);

调用关系（三层）：

tcs/tddl

tcs/tcsapi

• tcs/tcsapi/tcsu/

• tcs/tcsapi/tcsk/

tcs/tcm/

tcs/mocktsb/

- tss-main/tcs/
  |
  +-- common/                         // 【公共定义区】内核态与用户态代码共用的基础定义
  |   |-- tcs_config.h                // 全局编译配置宏（如是否开启 DEBUG，是否支持某些特定功能）。
  |   |-- tpcm_command.h              // TPCM 硬件指令的原始二进制结构体定义（命令头、响应头）。
  |   |
  |   +-- kernel/                     // 内核态专用的通用工具
  |   |   |-- kutils.h                // 内核开发辅助宏。
  |   |   |-- memdebug.h              // 内核内存泄漏检测工具。
  |   |   |-- version.h               // 版本号定义。
  |   |
  |   +-- user/                       // 用户态专用的通用工具
  |       |-- tutils.h                // 用户态辅助函数声明。
  |
  +-- include/                        // 【对外头文件区】定义了 TCS 提供的所有服务接口
  |   |-- tpcm_def.h                  // TPCM 芯片相关的常量定义（如错误码、寄存器地址偏移）。
  |   |
  |   +-- tcsapi/                     // **核心 API 定义** (这是上层 TCF 调用的菜单)
  |   |   |-- tcs_attest.h            // 远程证明服务：获取 Quote，验证平台身份。
  |   |   |-- tcs_auth.h              // 授权服务：管理谁有权限调用 TSB 功能。
  |   |   |-- tcs_bmeasure.h          // 启动度量服务：获取 BIOS/Bootloader 阶段的度量日志。
  |   |   |-- tcs_key.h               // 密钥服务：创建、加载、卸载密钥，数据封存(Sealing)。
  |   |   |-- tcs_license.h           // 授权 License 管理：导入/验证 License。
  |   |   |-- tcs_policy.h            // 策略管理：设置白名单策略、关键文件保护策略。
  |   |   |-- tcs_process.h           // 进程身份标识相关接口。
  |   |   |-- tcs_protect.h           // 运行时保护相关接口。
  |   |   |-- tcs_tnc.h               // 可信网络连接 (TNC) 支持接口。
  |   |   |-- tcs_constant.h          // 全局常量（如哈希算法 ID、密钥类型 ID）。
  |   |   |-- tcs_error.h             // 统一错误码定义。
  |
  +-- tdd/                            // 【驱动层】(Trusted Device Driver) - Linux 内核驱动
  |   |-- tdd.c                       // 驱动入口：
  |   |                               // 1. module_init/exit。
  |   |                               // 2. 注册字符设备 /dev/tcs (或类似)。
  |   |                               // 3. 实现 file_operations (open, release, ioctl)。
  |   |-- tdd_tpcm.c                  // 硬件通信逻辑：
  |   |                               // 1. 实现与 TPCM 芯片的物理 IO (ioread/iowrite)。
  |   |                               // 2. 处理硬件中断或轮询状态寄存器。
  |   |-- comm_driver.c               // 通用通信层实现。
  |   |-- netlink.c                   // Netlink 接口，用于内核向用户态发送异步通知（如告警）。
  |   |-- cmd_man.c                   // 命令管理，可能用于处理并发命令队列。
  |
  +-- tddl/                           // 【驱动库层】(TDD Library) - 硬件抽象层
  |   |                               // 作用：将逻辑请求打包成硬件特定的二进制包，屏蔽不同芯片差异。
  |   |-- tddl.h                      // TDDL 接口定义。
  |   |-- tpcm_tddl.c                 // 针对 TPCM 规范的指令打包实现。
  |   |-- tcm_tddl.c                  // 针对 TCM 规范的指令打包实现。
  |
  +-- tcsapi/                         // 【核心实现层】业务逻辑的具体代码
  |   |
  |   +-- tcsu/                       // **用户态库 (libtcs.so)**
  |   |   |-- tcs.c                   // 库初始化，打开驱动设备句柄。
  |   |   |-- transmit.c              // **关键**：封装 ioctl，将打包好的命令结构体发送给内核。
  |   |   |-- tcs_attest.c            // 实现 tcs_attest.h 定义的接口（参数检查 -> 打包 -> transmit）。
  |   |   |-- tcs_key.c               // 实现密钥相关接口。
  |   |   |-- tcs_*.c                 // 对应 include/tcsapi/ 下的每个头文件的具体实现。
  |   |
  |   +-- tcsk/                       // **内核模块 (tcs.ko)**
  |       |-- tcs.c                   // 模块主逻辑：
  |       |                           // 1. 接收来自 tcsu 的 ioctl 请求。
  |       |                           // 2. 解析命令字 (cmd_id)。
  |       |                           // 3. 分发给具体的处理函数 (dispatch)。
  |       |-- tcs_auth.c              // 权限检查核心：判断当前进程/用户是否有权执行该操作。
  |       |-- tcs_policy.c            // 策略引擎：在内核中维护白名单链表/红黑树。
  |       |-- tcs_protect.c           // 保护逻辑实现。
  |       |-- kutils.c                // 内核辅助工具。
  |       +-- smk/                    // 内核态国密算法实现 (SM3/SM4)，用于内核内计算哈希。
  |
  +-- tcm/                            // 【协议栈层】TCM 2.0 协议支持库
  |   +-- lib/                        // 包含大量 .c 文件，实现了 TCM 协议规范
  |       |-- bind.c                  // 数据绑定 (Bind) 命令封装。
  |       |-- seal.c                  // 数据封装 (Seal) 命令封装。
  |       |-- sign.c                  // 签名 (Sign) 命令封装。
  |       |-- pcrs.c                  // PCR 读取与扩展操作。
  |       |-- keys.c                  // 密钥对象构建。
  |       |-- serialize.c             // 序列化工具：将 C 结构体转换为网络字节序二进制流。
  |       |-- tcm_util.c              // TCM 工具函数。
  |
  +-- mocktsb/                        // 【仿真层】
      |-- tsb_admin.c                 // 模拟管理接口，用于在非 TPCM 环境下开发测试。
      |-- tsb_measure_user.c          // 模拟度量接口，返回预设的“成功”状态。

对外API tcs/tcsapi
